📌 초음파 유량계 완전 정복: 기초부터 작동원리!
이 글은 초음파 유량계(Ultrasonic Flow Meter)를 처음 접하는 분들을 위해, 기본 개념 → 작동 원리 → 종류 이해 → 설치 및 적용 방법 순으로 꼭 필요한 내용으로 정리해 보았습니다. 요약과 설명을 구분하여 구성했으니, 아래 내용을 자유롭게 참고해 보세요.
1️⃣ 한눈에 요약
- 📖 기본 개념 – 초음파(20 kHz 이상) 신호로 유량을 측정하는 비접촉식 장비
- ⚙️ 작동 원리 – 도플러 방식(주파수 변화) & 전달시간 차 방식(Time-of-Flight)
- 🧩 종류 – Clamp-on, In-line, Insertion 3가지 설치 형태
- 🔧 설치 포인트 – 직관부 10D/5D 확보, 배관 재질·두께 고려, 센서 각도 최적화
초음파 유량계는 “배관 절단 없이도 높은 정확도로 유량을 측정할 수 있다는 것”이 가장 큰 장점입니다.
2️⃣ 기본 개념
초음파 유량계를 이해하려면 먼저 ‘초음파’, ‘유량’, ‘유량계’라는 기본 개념을 분리해서 이해하는 것이 좋습니다. 이 섹션에서는 그 출발점을 간단하고 명확하게 짚어봅니다.

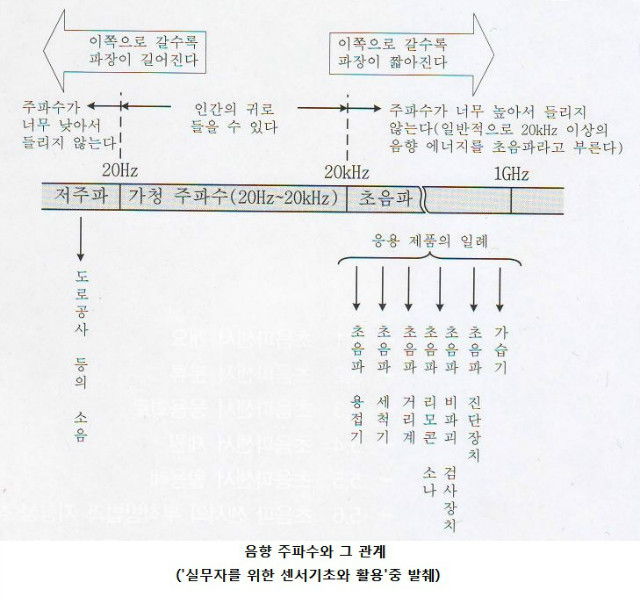

✔️ 초음파란?
인간이 들을 수 있는 20 kHz 이상의 고주파 음파로, 매질(액체·가스·고체)을 통해 전파됩니다. 박쥐의 위치 탐지, 의료 영상 등 다양한 분야에 사용됩니다.
✔️ 유량계란?
배관 안을 흐르는 유체의 양을 측정하는 기기로, 체적유량(m³/h)과 질량유량(kg/h)을 주로 사용합니다.
✔️ 초음파 유량계란?
초음파 신호의 시간·주파수 변화를 분석해 유체 속도를 계산하고, 이를 유량으로 환산하는 장치입니다. 비접촉식이므로 배관을 절단할 필요가 없습니다.
3️⃣ 작동 원리
초음파 유량계는 물리적인 접촉 없이 유체의 흐름을 측정합니다. 이 장치가 어떻게 유속을 계산하는지를 이해하면 선택과 설치가 훨씬 쉬워집니다.
✔️ 도플러 방식(Doppler)
유체 내 입자·기포에 반사된 초음파 주파수 변화를 이용합니다. 하·폐수, 슬러리처럼 탁한 유체에 적합합니다.

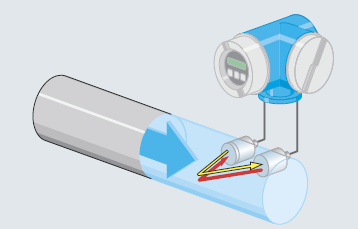

✔️ 전달시간 차 방식(Time-of-Flight)
송·수신 센서 2개를 대각선으로 설치하여 흐름 방향(순방향)과 역방향의 초음파 이동 시간 차이를 측정합니다. 깨끗한 유체에 사용하며 정확도가 높습니다.
비교 요약
| 구분 | 도플러 | 전달시간 차 |
|---|---|---|
| 적용 유체 | 탁한 유체 | 깨끗한 유체 |
| 정확도 | 보통 | 높음 |
| 필요 조건 | 입자·기포 필요 | 직관부 확보 |
4️⃣ 종류 이해
초음파 유량계는 설치 방식에 따라 3가지로 나뉘며, 각각의 장단점이 있습니다. 현장 조건에 따라 어떤 타입을 선택할지가 성능에 큰 영향을 줍니다.

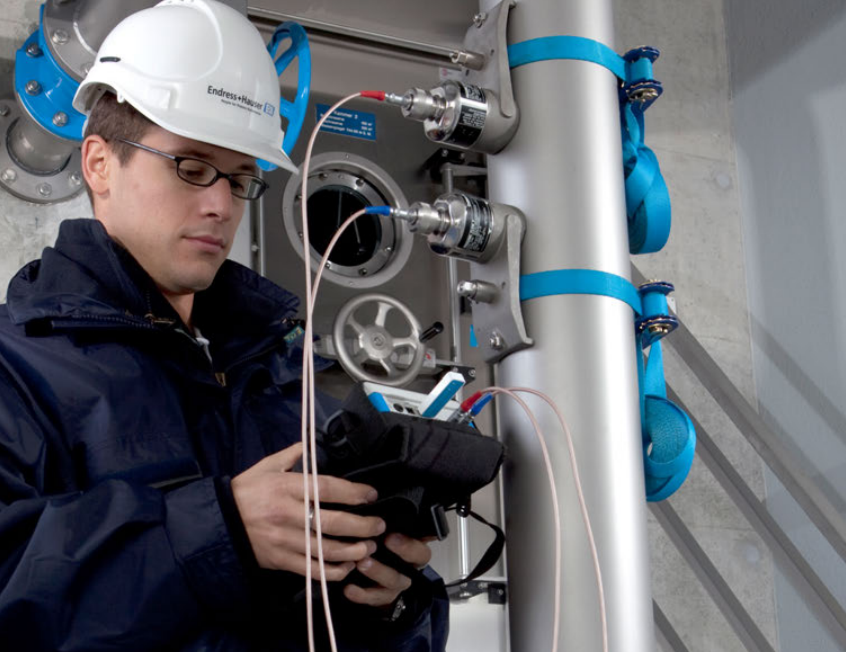

✔️ Clamp-on Type
배관 외부 부착, 생산 중단 없이 설치 가능하며 이동형 계측에 유리합니다. 최근 신호 처리 개선으로 정확도가 대폭 향상되었습니다.
✔️ In-line Type
배관을 절단해 센서를 삽입하는 방식으로, 가장 높은 정확도를 제공합니다. 장기간 고정 설치에 적합하지만 라인 정지가 필요합니다.
✔️ Insertion Type
대구경 배관에 경제적으로 적용할 수 있으며, 일부만 삽입해 유체와 접촉합니다.
5️⃣ 설치 및 적용 방법
유량계는 설치가 절반 이상입니다. 설치 조건을 잘 지켜야 신뢰할 수 있는 데이터를 얻을 수 있으며, 잘못 설치되면 아무리 고성능 장비라도 정확한 값을 내지 못합니다.
✔️ 필수 설치 조건
• 직관부 확보 – 최소 전방 10D, 후방 5D
• 배관 재질·두께 – 금속이 유리, PVC는 감쇠 보정 필요
• 센서 각도 – 대각선 장착으로 신호 경로 최대화
• 유체 상태 – 버블·슬러지 여부 확인
✔️ 설치 체크리스트
배관 청결 확인
센서·배관 접촉면 그리스 도포
신호 강도 ≥ 60% 확인
Zero Flow 보정 완료
데이터 로거 정상 기록
✔️ 적용 사례 & Trouble Shooting
• 신호 약화 → 센서 재고정·배관 스케일 제거
• Zero Drift → 센서 각도 재조정·Low Flow Cutoff 적용
• 유량값 불안정 → 직관부 확대·버블 제거
초음파 유량계의 기본 개념을 정리해보았습니다. 실무에서 이 글을 참고해 초음파 유량계를 정확히 이해하고, 현장 조건에 맞는 장비 선택과 설치를 한다면, 더욱 안정적이고 신뢰할 수 있는 유량 관리 시스템을 구축할 수 있을 것입니다.
